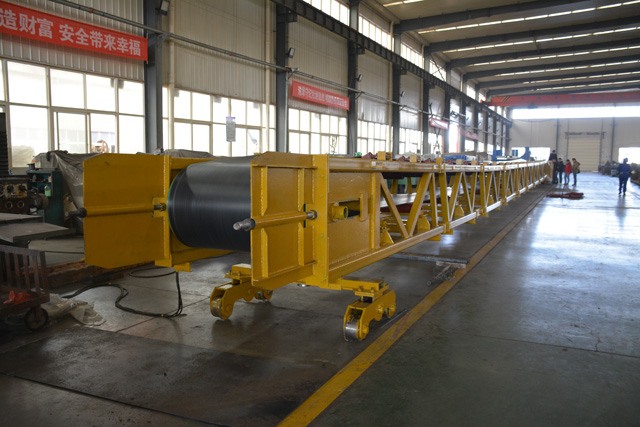

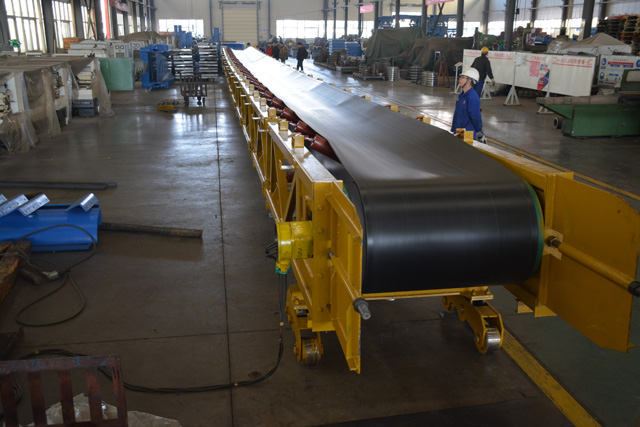

山西大同DZQ100皮带转载机安装调试完毕准备发货|嵩阳煤机

1

输送物料

不粘煤

2

运输能力

800t/h

3

运输速度

3.15m/s

4

阻燃型输送带

带宽

1000mm

5

带厚

≥10.5mm

6

覆盖层材质

阻燃橡胶

7

带芯材质

PVG

8

全厚度拉伸强度纵向

1000N

9

全厚度拉伸强度横向

600N

10

全厚度拉断伸长率纵向

≥15%

11

全厚度拉断伸长率横向

≥18%

12

层数

5

13

皮带连接形式

机械扣驳接

14

电动滚筒（带座滚筒）

直径

630mm

15

胶层厚度

15mm

16

胶层材质（阻燃）

阻燃橡胶

17

功率

45KW

18

防爆型式

隔爆型

19

防护等级

IP55

20

电压等级

1140v

21

设备尺寸要求

头部尾部滚筒中心距

32m（二运相对三运重合长度不低于30m,且二运需在三运轨道上万向行走)

22

机架宽度

≤1400mm

23

机架高度

≤850mm（装配后含物件总高度≤2200mm）

24

每节机架长度

≤3000mm

25

上托辊间距

≤1200mm

26

下托辊间距

≤2000mm

27

机架间连接板厚度

≥30mm

机架间连接销轴直径

≥50mm

28

主材材料

Q345B,不低于方管140X100X10(mm)

29

托辊及滚筒

上下托辊

D108

30

尾滚（轴承座式）张紧

螺杆张紧

31

头部清扫器

聚氨脂刮板

31

电气部分要求

所提供的二运上部皮带机与掘锚机实现联动,且每天不低于10次频繁启动。不包含配电及相应电缆

32

33

其它要求

机尾牵引装置

34

机头行走装置

二运皮带机因三运皮带机现场工作情况，相对偏移不超过3度。行走部分与三运搭接尺寸需后续确认。

35

行走轮

轨道为18#工字钢，尺寸见图
